Корпус
воздушного фильтра. |

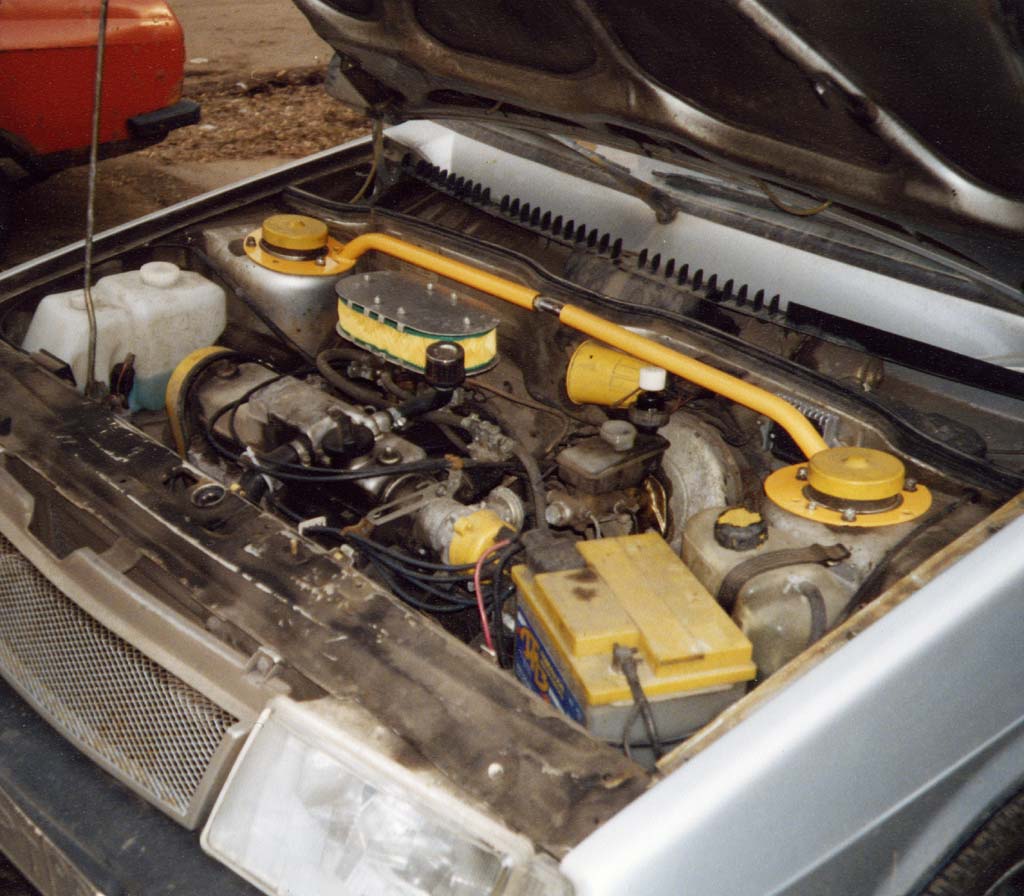

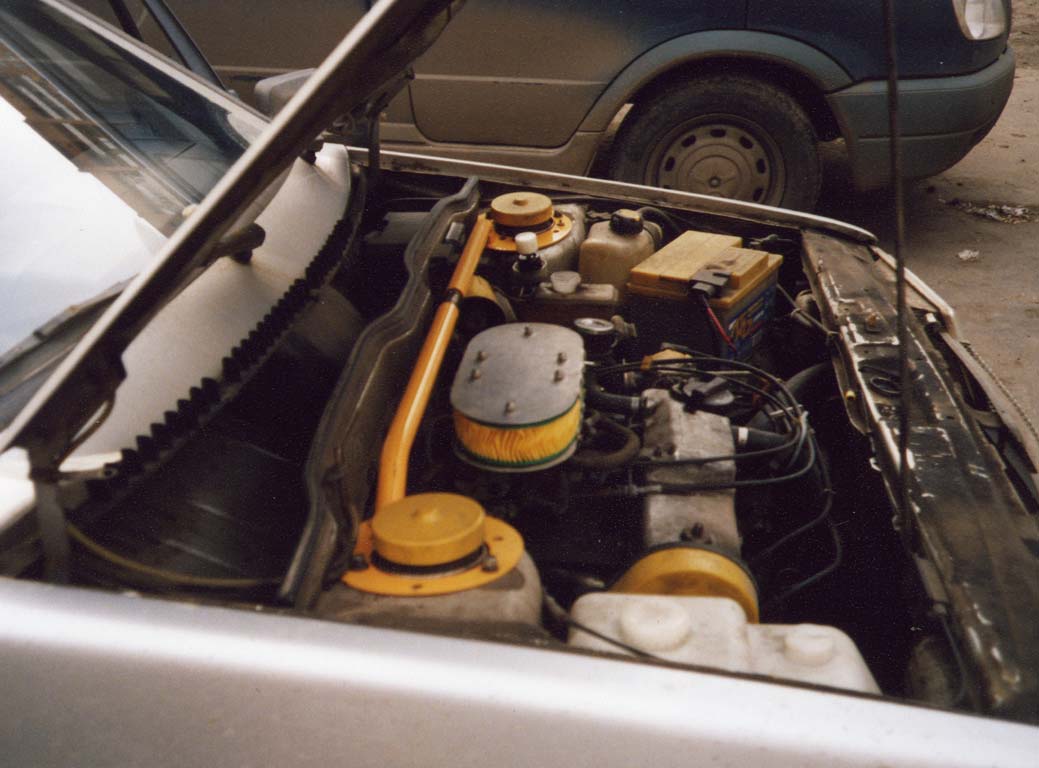

| Я решил изготовить корпус воздушного фильтра, чтобы можно
было установить "инжекторную" растяжку стоек и, при
этом, сохранить возможность применения стандартного фильтра(о
его плюсах по сравнению с "нулевиком" говорить не
буду), в общем-то можно и нулевик туда вставить. |
|
| Корпус я изготовил из 2мм алюминия марки АМГ2М(его можно гнуть)(замучился
искать листовой алюминий на строительных рынках - даже не пытайтесь,
приобрел кусок 500х500(из такого куска получится 2 корпуса)
на складе в "Алрос" - Химки ул. Спартаковская (www.alros.ru) |

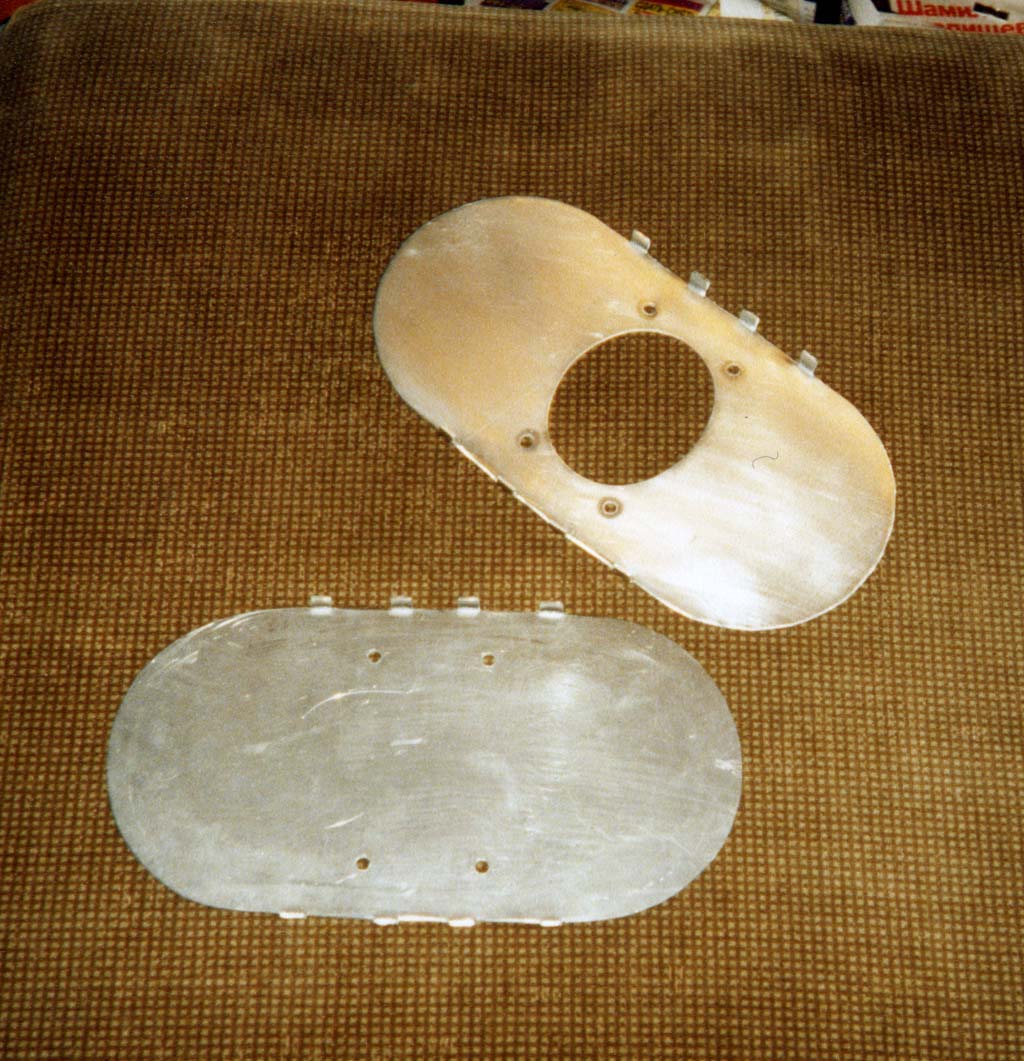

| Зажимается фильтр 2-мя пластинами при помощи 4-х шпилек и
2-х болтов (шпильки на карбе короткие, я взял 4 шпильки М5х80)(большого
труда стоило найти такие шпильки) |
|
| Делаем фильтр по чертежу( подгоняем по месту), боковины загибаются
и не дают фильтру разогнуться(я пользуюсь фильтрами "БИГ"
- подходят нормально, а вот "Люксоил" не входит -
слишком широкий). Уплотнение между корпусом и карбом - это половинка
прокладки штатного корпуса. Куда отводить картерные газы - ваше
дело, я в корпус их не выводил, но сделать это никогда не поздно
:) |
| Пилил обычным лобзиком и пилой, также понадобились плоскогубцы,
бокорезы, дрель, напильники, шкурка, болгарка, молоток. |
|
P.S.
Что понадобилось: |
| гайки с нейлоновым кольцом М5/4шт |
| болты М6х70/2шт |
| гайки М6/2шт |
| шайбы М5/8шт |
| шайбы М6/4шт |
| гайки М5/4шт |
| лист алюминия АМГ2М 500х500х2 |
| |

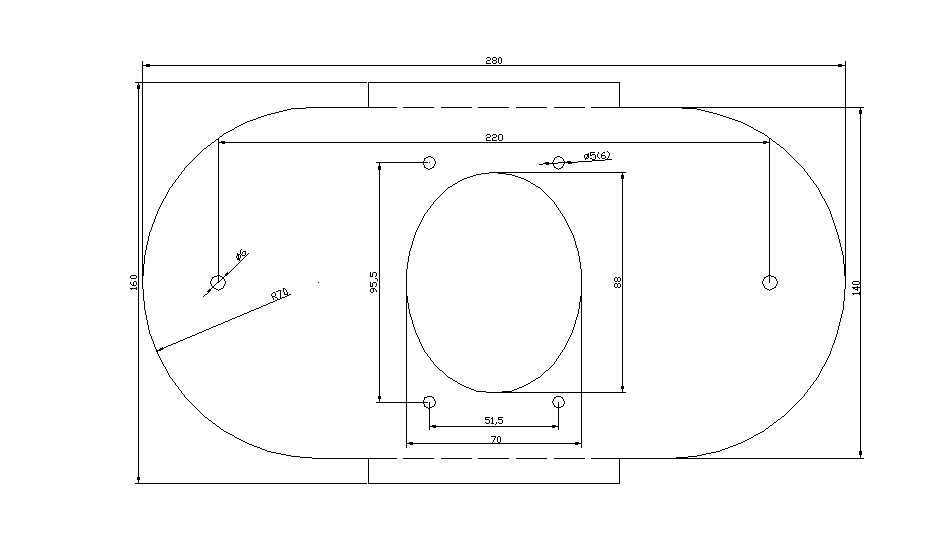

Чертеж
DWG(AutoCAD)
Чертеж
PNG |
